我們?cè)谶x擇拖鏈電纜型號規格時，不僅需要看電纜的耐彎曲次數，還要充分考慮電纜的真實運用環境及性能參數，彎曲次數僅僅一個參數標準值，若想購買適合自己的機器設備應用的拖鏈電纜，還需要依據具體工作環境以及運行速度來挑選。

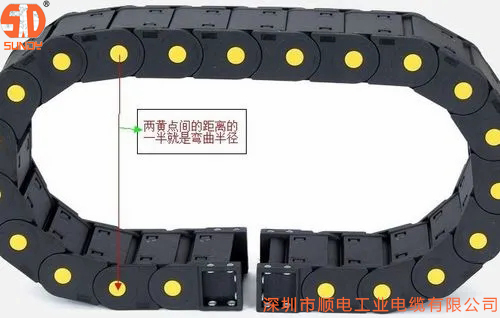

拖鏈電纜的彎曲半徑計算方法：

使用溫度范圍：-5℃至 70℃

當行程＜10米時，彎曲半徑為7.5Xd

當行程≥10米時，彎曲半徑為10Xd

其中，d為電纜外徑。

即，當溫度范圍：-5℃至 80℃，行程＜10米時，拖鏈電纜的彎曲半徑為電纜外徑的7.5倍。當溫度范圍：-5℃至 80℃，行程≥10米時，拖鏈電纜的彎曲半徑為電纜外徑的10倍。

拖鏈電纜的彎曲半徑單位與電纜外徑的單位一致，可見，拖鏈電纜的彎曲半徑與電纜外徑息息相關。

電纜拖鏈的彎曲半徑怎樣選?。?/span>

內高：選擇內置電纜、油管、氣管、水管等中粗的一根作為參考高度，加上至少10%的高度空間作為拖鏈內高。如果重疊按實際高度作為參考高度。

內寬：選擇較粗的一些電纜、油管、氣管、水管等，其外徑之和作為拖鏈內寬的參考，并留有至少10%的寬度空間。

彎曲半徑：選擇內置電纜、油管、氣管、水管等中大的彎曲半徑作為參考值，并留有10%以上的空間。

拖鏈內置電纜、油管、水管、氣管的放置原則

應該留有10%的剩余空間，讓內置電纜、油管等可以自由活動，運行時在半徑方向上對拖鏈不產生拉力。

直徑差別大的導線應該分開鋪設，重量平均分布，必要時可用分隔片分開。

在高速或高頻率運行時，要盡量使導線在水平上相互分開，不要使之相互重疊，在電纜、氣管、油管等較多的時候建議使用分隔片。

拖鏈電纜的彎曲半徑是指電纜在正常工作時能承受的程度。彎曲半徑作為線纜的一個技術參數，與纜的外徑密切相關。為了保證拖纜的正常工作，無論是通過纜繩配置還是用于拖鏈的纜繩配置，都要注意拖纜的彎曲半徑。
